組裝式電纜橋架
2018/4/22 10:57:02
暫無圖片。
詳細介紹

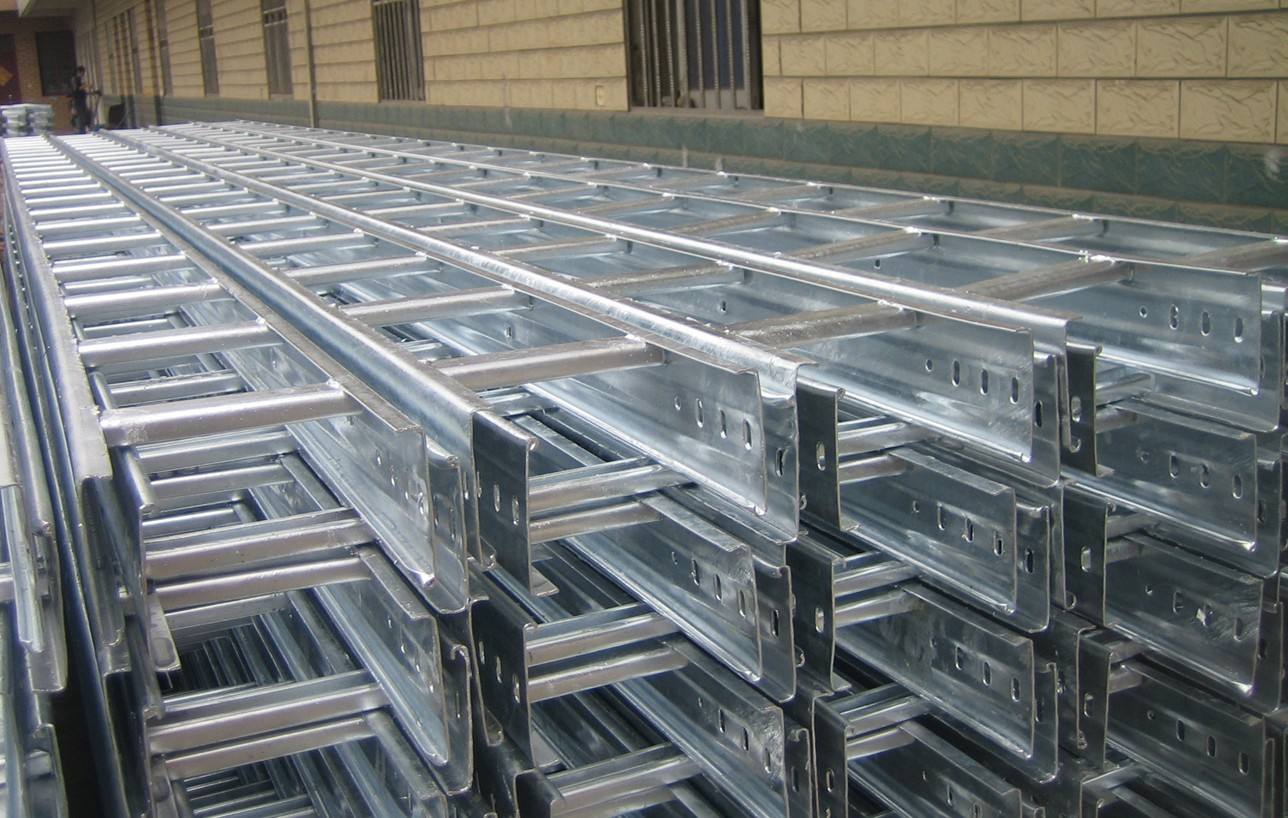

電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設，也可以附設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架。
背景技術

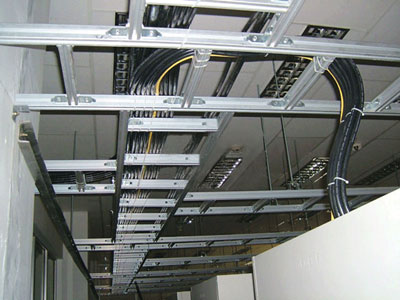

隨著智能化建筑的發展，同一幢建筑中往往同時存在交流強電系統、弱電系統、直流強電系統和各類自動化系統，如樓宇自動化系統、辦公自動化系統、通訊自動化系統等。因此，需要同時敷設交流強電電纜、直流強電電纜、弱電中的通訊電纜、控制電纜等各種類別的電纜。各種不同的電纜在設計布線時需要分開布線，因此用于布置電纜線的電纜橋架逐漸被大范圍使用。

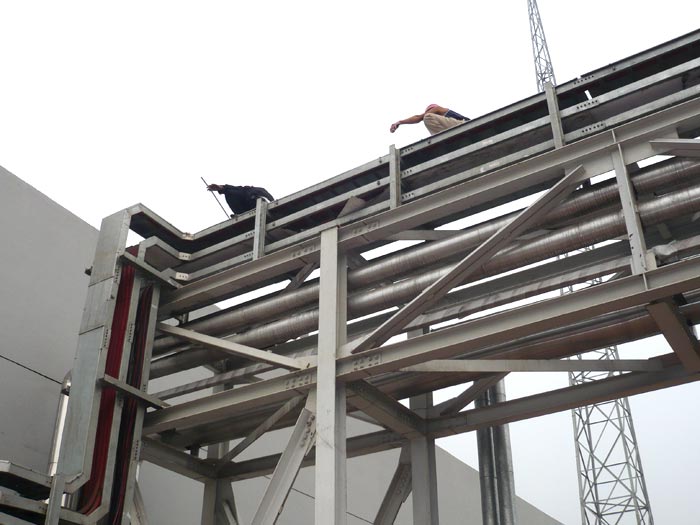

電纜橋架一般適用于大型企業、大型工程變電、電纜架設、大型橋梁、地鐵的電纜鋪設和海洋鉆井等場所。現有的電纜橋架大多由整體金屬框架制成，這樣不僅使得整體結構沉重、而且造價昂貴不利于運輸、裝拆及廣泛使用。
企業在使用多個電纜橋架來承載電纜時，為了防止由這些電纜造成的視覺污染，并且也為了確保這些電纜的安全性，優選將所述各電纜橋架用于使用高技術系統的工業設施以及諸如購物中心這樣的商務中心中。通過作為安裝組件的這些電纜橋架，大量電纜的鋪設變得便利，并且因此確保了這些電纜的安全性，同時也消除了電纜的視覺污染。傳統的鋼制電纜橋架為簡單的薄鋼板焊接形成，而電纜自身重力較大，電纜橋架的承載力會出現不足的現象。需要增設外部的加強結構來提高其強度和穩定性。
案例內容
提供一種組裝式電纜橋架，其結構可拆卸或組裝，對電纜橋架具有優良的加強和穩固作用。
技術方案如下:一種組裝式電纜橋架，其包括限位件，設置于所述組裝式電纜橋架的兩側邊，包括第一限位件和第二限位件，所述第一限位件和第二限位件互相平行設置;承壓件，設置于所述第一限位件和第二限位件之間，并與之相連接;蓋合件，設置于所述限位件的頂部;以及，連接件，設置于所述限位件的兩端。
一限位件和第二限位件的主體結構形式相同，兩者的內側均設置有長城板狀的凹凸結構。組裝式電纜橋架的一種優選方案，其中：所述自鎖件包括主動桿、從動桿、傳力桿以及基座件，所述傳力桿和基座件均分別與所述主動桿和從動桿相連接，形成一個幾何可變體。
組裝式電纜橋架的一種優選方案，其中：所述限位件內側的凹凸結構形成等距且互相平行的滑槽，所述滑槽進行豎直設置。
一限位件和第二限位件內側的所述滑槽互相正對，且所述滑槽上端延伸至所述限位件的頂面，但下端并未延伸至所述限位件的底面。
承壓件的兩端分別嵌入所述滑槽，所述承壓件的兩端還分別設置有一個卡件，所述滑槽的底面設置有配合于所述卡件的嵌槽。
卡件的外端面以及所述嵌槽底面均開設有螺孔，所述嵌槽底面的螺孔貫穿所述限位件，形成通孔。
承壓件的兩端擱置在所述滑槽的下端，且兩端通過螺栓穿過所述螺孔與所述限位件進行連接和固定。
二限位件頂面的兩端設置有定軸塊，且之間設置有中心軸，所述蓋合件通過所述中心軸與定軸塊進行鉸接。
一限位件的頂面設置有自鎖件，且所述自鎖件的側邊設置有對應于所述蓋合件邊緣的閉合槽，所述閉合槽的深度與所述蓋合件的厚度相同。
本產品優勢
通過限位件和承壓件的組合安裝，使得整體結構可以直接拆卸或組裝，便于實際生產和應用，更具靈活性。同時，承壓件采用拱形的結構，對其上負載的壓力具有優良的承載能力，因此整體結構對放置于其中的電纜橋架具有優良的加強和穩固作用
