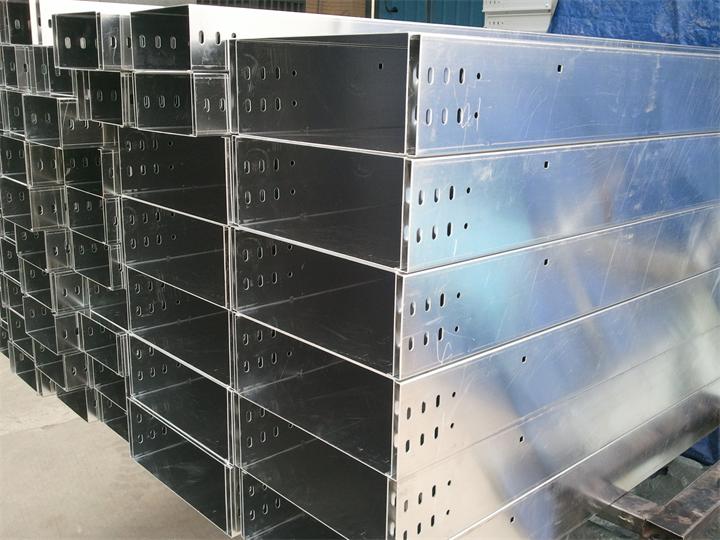

鋁合金電纜橋架
- 產品品牌
- 產品型號
產品說明：
鋁合金電纜橋架具有外觀漂亮、結構簡單、式樣獨特、荷載能力大、重量輕等特點。表面采用陽極氧化處理，特別適用于具有高腐蝕環境的場所。同時還可抗電磁干擾，尤其是能抗屏蔽干擾，這是鋼制橋架不可替代的。
鋁合金橋架采用擠壓成型，強度高、重量輕，制造出的大跨距盤式直通完全可以滿足大跨度6米所需的承載力，橋架梯邊和橫檔外表光潔，連接方式操作簡單，方便施工安裝。
鋁合金電纜橋架系統是采用全新的設計理念結合中國行業標準，延伸出的一種新型電纜橋架，作用于工業設備線纜的維護與管理。采用進口自動化技術，生產出具有高度一致性，精度高，外形美觀，最佳的應用于冶金、石油、化工、車輛、船舶、液壓機械等世界范圍內的設備制造業及裝備自動化生產線。
產品型式：常見型式有：槽式鋁合金橋架、梯級式鋁合金橋架、大跨距鋁合金橋架、組合式鋁合金橋架等。
產品材質：鋁合金（鋁鎂合金）。
表面處理：陽極氧化。
鋁合金電纜橋架特點:
1、鋁合金電纜橋架采用鋁合金擠壓成型，尺寸精度高，強度好，外形美觀，重量輕，承載能力大；
2、表面噴砂氧化生成一層天然的氧化保護膜，對大氣和化學介質具有很強的而腐蝕能力；
3、鋁合金梯式橋架.鋁合金托盤式橋架.鋁合金線槽.鋁合金大跨距梯式橋架，按橋架承載能力分為：A（輕型）、B（中型）、C（重型）三種；輕、中型最長4000mm，重型最長6000mm。
鋁合金電纜橋架優勢：
1.鋁合金電纜橋架由鋁合金擠壓成型，尺寸精度高、強度好、外形美觀、重量輕、承載能力大：鋁合金電纜橋架表面噴砂氧化生成一層天然的氧化保護膜，對大氣和化學介質具有很強的耐腐蝕能力。
2.鋁合金電纜橋架，它具有結構簡單、式樣新穎、載荷大、重量輕、耐腐蝕、使用壽命長、安裝方便、適用于一般環境地區，在沿海臨霧地區、高濕度和有腐蝕性的環境中，更能顯示出鋁合金電纜橋架的獨特抗腐蝕性能。
3.鑄造合金又稱型材，就是一體成型的梯邊組合焊接而成橋架未經積壓工藝。型材主要成分是鋁摻入少量鎂元素，加強其硬度。而以鎂元素為主要添加對象的鋁合金優點不僅是在強度較高而且有獨特的高抗腐蝕性因此又被成為防銹鋁合金。其到電熱和強度尤為突出。
4.變形鋁合金優勢在于能承受壓力加工，延展性好，力學性能高于型材，可加工成各種規格，形態的橋架。但其強度，導熱電。質量，都低于型材。鋁合金電纜橋架優良的高抗腐蝕功能適用于化工，石化等具有高腐蝕性的環境場所。
鋁合金電纜橋架型號規格表：
|
型 號
|
規 格
|
寬mm
|
高 mm
|
板 厚mm
|
長 度(L.mm)
|
備 注
|
|
JFL-T-01
|
200x60
|
200
|
60
|
2.0mm
|
3000mm
|
高度為60.100時每端各6個連接孔.螺栓規格M8x16
|
|
JFL-T-02
|
300x60
|
300
|
60
|
2.0mm
|
3000mm
|
|
|
JFL-T-03
|
400x60
|
400
|
60
|
2.0mm
|
3000mm
|
|
|
JFL-T-04
|
500x60
|
500
|
60
|
2.0mm
|
3000mm
|
|
|
JFL-T-05
|
600x60
|
600
|
60
|
2.0mm
|
3000mm
|
|
|
JFL-T-06
|
200x100
|
200
|
100
|
2.0mm/2.5mm
|
3000mm
|
|
|
JFL-T-07
|
300x100
|
300
|
100
|
2.0mm/2.5mm
|
3000mm
|
|
|
JFL-T-08
|
400x100
|
400
|
100
|
2.0mm/2.5mm
|
3000mm
|
|
|
JFL-T-09
|
500x100
|
500
|
100
|
2.0mm/2.5mm
|
3000mm
|
|
|
JFL-T-10
|
600x100
|
600
|
100
|
2.0mm/2.5mm
|
3000mm
|
高度為150時每端各12個連接孔.螺栓規格M8x16
|
|
JFL-T-11
|
200x150
|
200
|
150
|
2.3mm
|
3000mm
|
|
|
JFL-T-12
|
300x150
|
300
|
150
|
2.3mm
|
3000mm
|
|
|
JFL-T-13
|
400x150
|
400
|
150
|
2.3mm
|
3000mm
|
|
|
JFL-T-14
|
500x150
|
500
|
150
|
2.3mm
|
3000mm
|
|
|
JFL-T-15
|
600x150
|
600
|
150
|
2.3mm
|
3000mm
|
|
|
JFL-C-16
|
50x30
|
50
|
30
|
1.5mm
|
3000mm
|
|
|
JFL-C-17
|
60x40
|
60
|
40
|
1.5mm
|
3000mm
|
|
|
JFL-C-18
|
100x50
|
100
|
50
|
1.5mm
|
3000mm
|
|
| 注：JFL-T 鋁合金梯式橋架備有蓋板，需備蓋板請?jiān)谟嗀洉r(shí)注明. | ||||||
|
序號 |
型 號 |
H(mm) |
B(mm) |
L(mm) |
單重(kg/mm) |
|
1 |
JFL-LHJ-62 |
60 |
200 |
2000 |
5.80 |
|
2 |
JFL-LHJ-63 |
300 |
7.80 |
||
|
3 |
JFL-LHJ-64 |
400 |
3000 |
8.70 |
|
|
4 |
JFL-LHJ-65 |
500 |
9.90 |
||
|
5 |
JFL-LHJ-66 |
600 |
4000 |
12.70 |
|
|
6 |
JFL-LHJ-68 |
800 |
14.40 |
||
|
7 |
JFL-LHJ-102 |
100 |
200 |
2000 |
6.80 |
|
8 |
JFL-LHJ-103 |
300 |
8.50 |
||
|
9 |
JFL-LHJ-104 |
400 |
3000 |
9.70 |
|
|
10 |
JFL-LHJ-105 |
500 |
10.80 |
||
|
11 |
JFL-LHJ-106 |
600 |
4000 |
13.70 |
|
|
12 |
JFL-LHJ-107 |
800 |
15.40 |
||
|
13 |
JFL-LHJ-152 |
150 |
200 |
2000 |
7.70 |
|
14 |
JFL-LHJ-153 |
300 |
9.80 |
||
|
15 |
JFL-LHJ-154 |
400 |
3000 |
10.70 |
|
|
16 |
JFL-LHJ-155 |
500 |
12.00 |
||
|
17 |
JFL-LHJ-156 |
600 |
4000 |
13.90 |
|
|
18 |
JFL-LHJ-158 |
800 |
16.40 |
