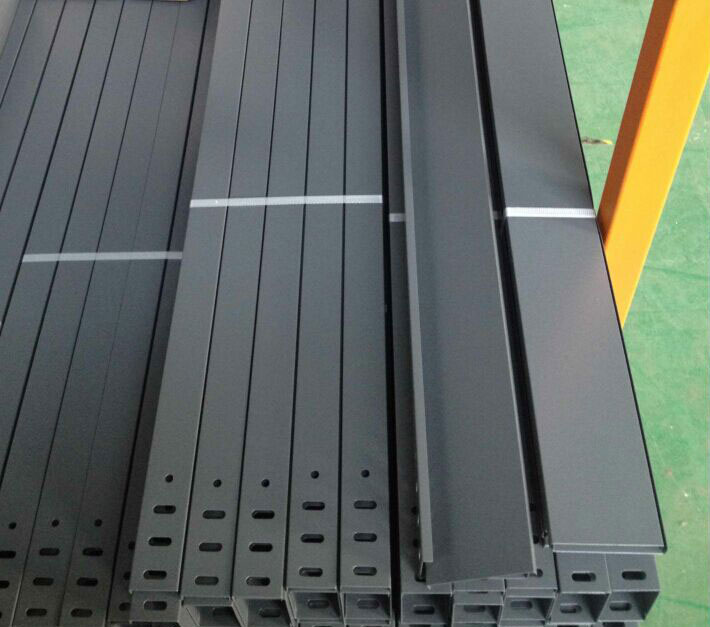

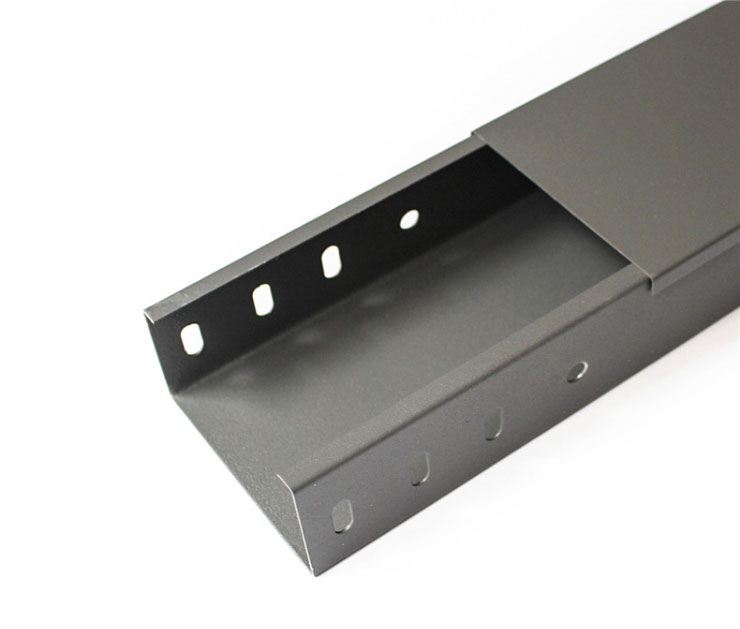

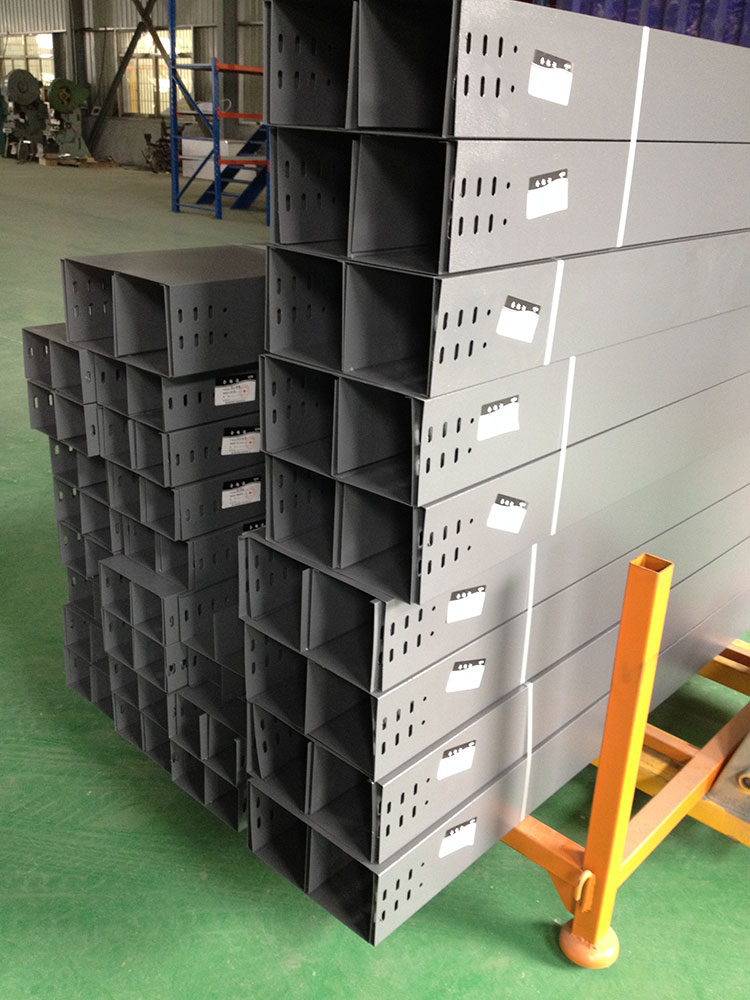

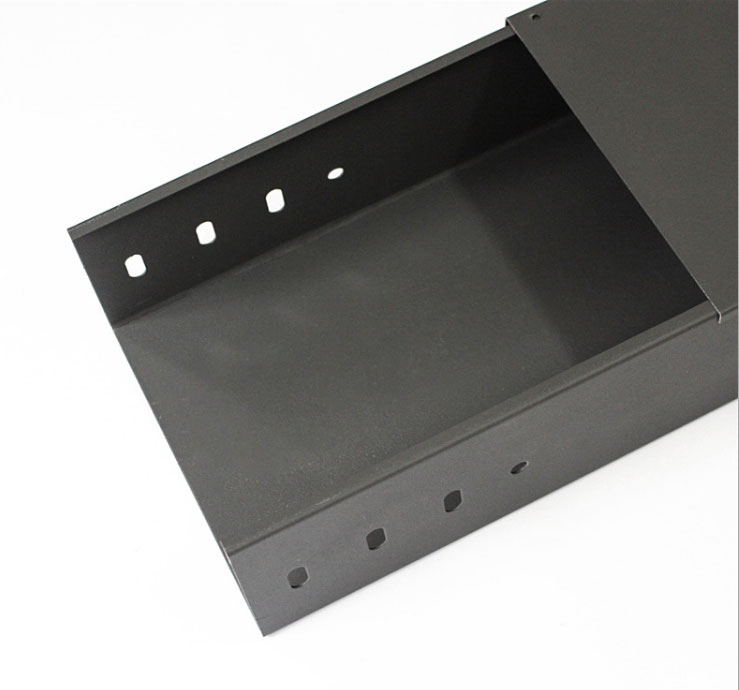

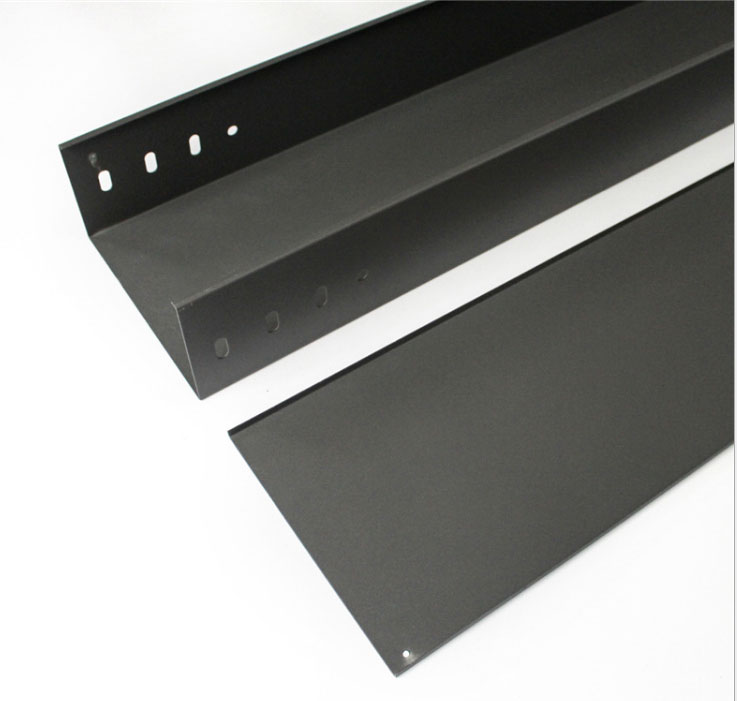

阻燃電纜橋架適用于10KV以下電力電纜，以及控制電纜、照明配線等室內室外架空電纜溝、隧道的敷設。
　　阻燃電纜橋架主要由玻璃纖維增強材料和無機黏合劑復合的防火板與金屬骨架復合以及其他的防火基材組成。外層加防火涂料，防火橋架遇火后不會燃燒，從而阻隔火勢蔓延，具有極其良好的防火阻火效果，又具有耐火、耐油、耐腐蝕、無毒、無污染，整體安裝方便，結構合理，使用壽命長，并且美觀，電纜安裝在電纜橋架中，環境整潔，清掃方便。防火涂料有涂層薄、耐火極限高、粘接力強的特點。

　　是在傳統橋架外表面噴涂一層防火漆，起到防火阻燃的作用！其橋架本身并不會著火，著火的只可能是電纜，新型防火漆所起到的防火阻燃的作用。

阻燃電纜橋架型號表
序號	型號	寬度	高度	重量	備注
1	JFL-ZR-01-10-2	200	100	48.58	防塵罩 特殊材料支撐 硅酸鋁巖棉 防火板
2	JFL-ZR-01-15-2	200	150	55.35
3	JFL-ZR-01-10-3	300	100	62.25
4	JFL-ZR-01-15-3	300	150	69.03
5	JFL-ZR-01-10-4	400	100	90.43
6	JFL-ZR-01-15-4	400	150	97.25
7	JFL-ZR-01-20-4	400	200	103.98
8	JFL-ZR-01-10-5	500	100	107.48
9	JFL-ZR-01-15-5	500	150	114.26
10	JFL-ZR-01-20-5	500	200	121.02
11	JFL-ZR-01-10-6	600	100	132.45
12	JFL-ZR-01-15-6	600	150	139.28
13	JFL-ZR-01-20-6	600	200	146.06
14	JFL-ZR-01-10-8	800	100	169.62
15	JFL-ZR-01-15-8	800	150	176.38
16	JFL-ZR-01-20-8	800	200	183.16

新型阻燃涂料：
     外觀：防火亞中灰
     均勻稠狀流體，無結塊；
     表面干燥時間：2小時；
     粘結強度：0.78Mpa;
     抗震性：撓曲L/200涂層不起層、不脫落;
     抗彎性：撓曲L/100涂層不起層、不脫落;
     耐火性：在自來水浸泡沫36小時以上，涂層無變化;
     耐酸性：在3%HCL中浸泡沫36小時以上，涂層無變化;
     耐堿性：在3%Ca(OH)2中浸泡沫36小時以上，涂層無變化;
     耐凍性：26次;

不同阻燃電纜橋架極限的涂層厚度參照如下:

       防火極限h 0.5 1 1.5 2 2.5;
      涂層厚度mm 0.4-0.6 0.8-1.0 1.4-1.6 1.8-2.0 2.4-2.6;


阻燃防火橋架無機耐火板:
    耐火性能 A級;
    導熱系數（W/M、K） ≤0.5
    抗拉強度（Mpa） ≥16
    抗壓強度（Mpa） ≥48
    抗彎曲強度（Mpa） ≥40
    抗沖擊強度（Mpa） ≥2.8



阻燃電纜橋架的主要參數：


熱鍍鋅層大于或者等于≥65μm
熱鍍鋅表面應均勻、無毛刺、過燒、掛灰、傷痕等缺陷
每件電纜橋架上直徑小于2mm的漏鍍點每米不超過2個；且在任一100㎝2面積內不得有2個及2個以上漏鍍點；不得有影響安裝的鋅瘤。
鍍鋅橋架表面鍍層后并無漏鍍點，鍍層附著檢查后，不應該剝離、起皮、凸起等缺陷，使用期限超過20年。
附件（吊桿、角鋼、螺栓、各種墊片）等配件均為熱鍍鋅產品。

寬度＜100mm的料厚要求1.0mm及以 100≤寬度＜150mm的料厚要求1.2mm及以 150≤寬度＜400mm的料厚要求1.5mm及以上 400≤寬度≤800mm的料厚要求2mm及以上 寬度＞800mm的料厚要求2.5mm 及以上

阻燃電纜橋架直通的單件長度偏差：

當長度為2、3m時，±3㎜；長度為6m時，±4㎜。直通、彎通的寬度偏差：寬度不大于400㎜時，±2㎜；寬度大于400㎜時，±3㎜。其他構件的尺寸偏差按《一般公差線性尺寸的未注公差》GB/T1804標準C級的規定。橋架表面應平整、光潔，工作表面不應有損傷電纜絕緣層的毛刺、銳邊等缺陷。

阻燃電纜橋架載荷撓度規定：

橋架直通在承受額定均布載荷時的相對撓度不應大于1/200；托臂、支架的最大撓度值與長度之比大于1/150。

阻燃電纜橋架優點：

具有非常好的防腐性能,耐久年限長，壽命比普通橋架長很多,生產工業化程度高，質量穩定。因而被大量用于受大氣腐蝕較嚴重且不易維修的室外環境中。


 　　阻燃電纜橋架為我公司根據市場需求，在國家消防裝備質量監督檢驗中心的支持下，并借鑒國內外相關產品經過多年研制而成。其耐火性、電氣性、金屬結構性都達到了國內先進水平，符合JB門0216-2000、CECS31:91橋架標準，GA160-97、DLGJ154-2000耐火標準，并通過公安部“國家固定滅火系統和耐火構件質量監督中心”的嚴格耐火檢測（耐火800℃，時間＞30min）。
　　阻燃電纜橋架槽體采用一次冷拉成型（使槽體具有較高的承載能力），橋架蓋極為我公司獨創自動密閉型雙層護罩，上層為擋塵防火蓋，下層為抽鳳蓋（上開透氣散熱孔，使電纜正常運行時具有良好的通鳳透氣特性）。
　　阻燃電纜橋架接頭處也是我公司獨創的重疊插入式外殼，阻燃電纜橋架安裝后，接頭處能達到完美密閉，防護等級達IP54。
　　內膽為復合型（即防火棉加覆無機耐火板）。防火棉為厚度達16mm的優質硅酸鋁巖棉；防火棉上加囂的高強度復合型無機耐火板厚度達Smm，耐火性能達國標GB8624不燃性A級；所選材料均已通過國家公安部防火建筑材料質量監督檢驗中心型式試驗。該復合型內膽鋪設于阻燃電纜橋架內，能達到高效隔熱效果，防止高溫由金屬外殼傳入阻燃電纜橋架內損傷電纜。
　　橋架表面為電鍍辭后加暇高效防火涂料（遇火時，涂料能迅速以幾何速度在橋架表面膨脹形成致密碳化隔熱層，并封閉橋架所有縫隙，防止火焰和高溫氣體進入橋架內部，膨脹倍數為涂層厚度的40倍）。
